Model C5112/C5116/C5120, C5123/C5126 serije jednostubnih vertikalnih strugova, koji fino uzemljuju zupčanike u mjenjaču kako bi osigurali visoku preciznost, nisku buku i dug vijek trajanja. Raznovrsna dodatna oprema i dobra usluga. Samo započnite proizvodnju odmah nakon što ste ga dobili. Mnoge opcije, njemačka MECANO panel kutija, valjkasti vodilica, viši stalak za stol, itd.

Specifikacija parametar

Specifikacija		Jedinica	C5112	C5116	C5120	C5123	C5126
Maksimalni promjer rezanja vertikalnog stupa alata		mm	1250	1600	2000	2300	2600
Max.prečnik rezanja bočnog stupa alata		mm	1100	1400	1800	2000	2400
Max.visina rezanja		mm	1000	1000/1400	1250	1350	1600
Posao sto	prečnika	mm	1000	1400	1800	2000	2250
	max. loading	t	3.2	5	8	8	10
	opseg brzine	rpm	6.3-200	5-160	3.2-100	3.2-100	2-63
	opseg koraka	korak	16	16	16	16	16
	max. obrtni moment	kn. m	17.5	25	25	25	35
Vertikalni stub za alat	hranjenje zvonilo	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	korake ubacivanja	korak	12	12	12	12	12
	sila rezanja	kn	20	25	25	25	25
	vertikalno putovanje	mm	650	800/1000	800/1000	800/1000	1000
	horizontalno putovanje	mm	700	915	1200	1300	1500
	ugao zamaha	stepen	±30	±30	±30	±30	±30
Bočni stub alata	raspon hrane	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	sila rezanja	kn	20	20	20	20	20
	vertikalno putovanje	mm	900	900	900	900	900
	horizontalno putovanje	mm	630	630	630	630	630
Hod poprečne grede		mm	650	650/1050	850	1050	1250
Brzina podizanja grede		mm/min	350	350	350	350	320
Veličina sekcije trake sa alatima		mm	30*40	30*40	40*40	40*40	40*40
Glavni motor		kw	22	30	30	30	37
Težina mašine		t	8.5	12.4/14.8	17	18	26/28
Ukupna dimenzija (DŠV)		mm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Karakteristika proizvoda

1. Napredni modularni dizajn zasnovan na FEM. Integrirana mehanička, električna i hidraulična tehnika.

niques, Garantuju odlične performanse obrade.

2. Lijevanje visokog kvaliteta iz vlastite ljevaonice, dobar proces toplinske obrade, kaljena vodilica (iznad HRC50). Savršen dug životni vek i stabilna tačnost.

3. Kupola indeksirana zakrivljenom spojnicom sa 120 podijeljenih zubaca, čvršća od tradicionalne 5 podijeljene spojne ploče.

4. PLC kontrola napravljena od strane OMRON Japan finog rasporeda i kablova u ormaru. posebno pažljivo odabrane komponente za super pouzdanost.

5. Dvoosni DRO i skala je standardna.

6. 16 koraka mijenja brzinu pomoću elektronskog kontrolera ventila, lako, osjetljivo i pouzdano.

Prednost

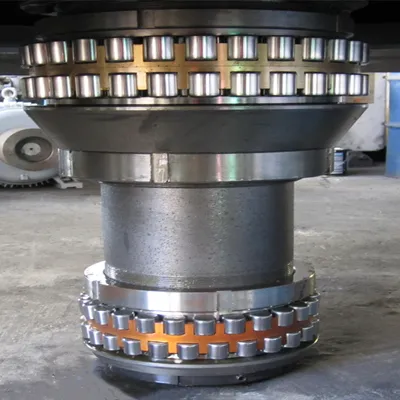

Radni sto ima šinu za vođenje dinamičkog pritiska, a njegovo glavno vratilo je opremljeno sa dva kratka cilindrična valjkasta ležaja tipa NN3000. Unutrašnji prsten ima konus za podešavanje radijalnog zazora. Oba ležaja imaju protok ulja za podmazivanje i osiguravaju aksijalnu i radijalnu točnost radnog stola. Na radnom stolu se nalaze četiri ručne čeljusti.

Vertikalni stub je povezan sa osnovom radnog stola, a njegov materijal je napravljen od livenog gvožđa visoke čvrstoće, niskog naprezanja, a na gornjem kraju stuba je predviđen mehanizam za podizanje grede. Pokretan AC motorom, greda se kreće gore-dolje po vertikalnom stupu.

Vertikalni strug sa jednim stupom je pogodan za rezač brzog čelika, rezač od tvrdog metala i sve vrste rezača visokih performansi, koji može napraviti grubo i završno tokarenje za unutarnje i vanjske cilindrične, konusne, krajnje strane, žljebove itd.

Metoda podmazivanja uglavnom usvaja centralizovanu stanicu za podmazivanje za vremensko i kvantitativno centralizovano podmazivanje.
