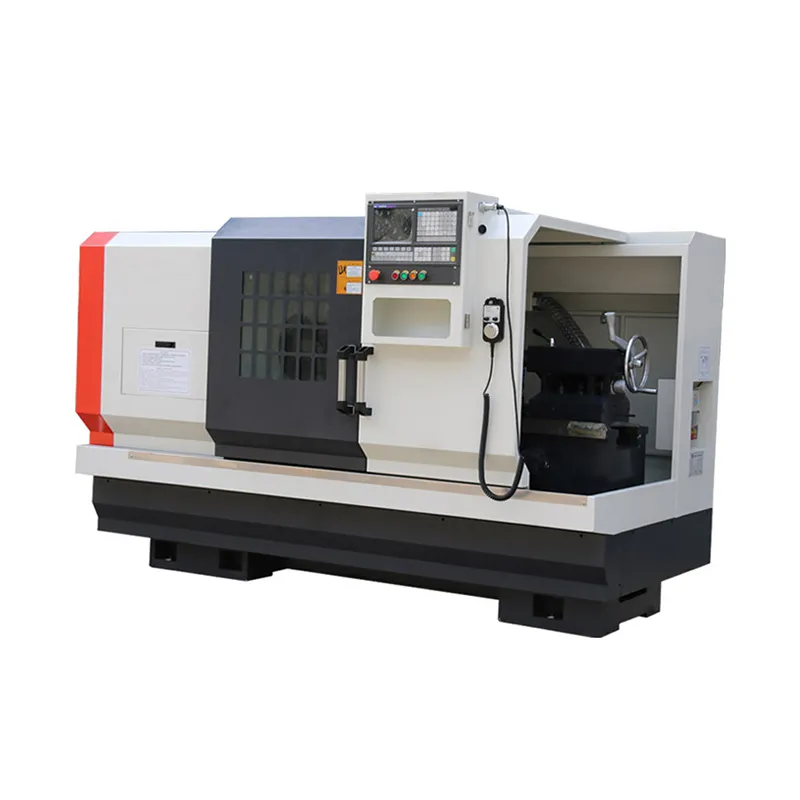

Model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 CNC strug sa ravnim ležajem izrađen je od livenog gvožđa visoke čvrstoće, sa dodatkom specijalnih materijala bakra i hroma, koji efikasno poboljšavaju otpornost alata na habanje i stabilnost mašine.

Specifikacija parametar

Specifikacija	Jedinica	CK6140	CK6150	CK6160
Prebaci se preko kreveta	mm	400	500	600
Zamahnite preko poprečnog tobogana	mm	220	250	395
Max. prečnik okretanja	mm	400	500	600
Max. dužina radnog komada	mm	550/750	1000/1500/2000	1000/1500/2000
Max. dužina okretanja	mm	420/620 (stezna glava)	850/1350/1850	850/1350/1850
Nos vretena		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Prečnik provrta vretena	mm	48/82	82/130	82/130
Konus rupe za vreteno	mm	Stezna / metrika 90	Metrički 90/ Metrički 140	Metrički 90/ Metrički 140
Raspon brzine vretena	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Način pomaka vretena		Bez stepenica	Bez stepenica	Bez stepenica
Motor vretena	kw	5.5	7.5	7.5
Chuck tip		Stezna glava / ručna stezna glava	Ručna stezna glava	Ručna stezna glava
Veličina stezne glave	Inch	8	10/15	10/15
X/Z brzi hod	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Hod po X ose	mm	280	280	320
Putovanje po Z osi	mm	550/750	1000/1500/2000	1000/1500/2000
Tip vodiča		Hard rail	Hard rail	Hard rail
Kapacitet kupole		4	4	4
Prečnik čaure	mm	60	75	75
Quill traverse	mm	100	150	150
Konus perja		MT4	MT5	MT5
Dimenzija mašine	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Neto težina	kg	1900/2200	2700/3100/3300	2800/3200/3400

Stavka	Jedinica	CK6163	CK6180	CK61100	CK61125
Max. zamahnuti preko prečnika kreveta	mm	Φ630	Φ800	Φ1000	Φ1250
Max. zamahnuti preko prečnika klizača	mm	Φ350	Φ480	Φ620	Φ870
Max. dužina radnog komada	mm	1000/1500/2000/3000	1500/2000/3000/5000
Max. dužina okretanja	mm	850/1350/1850/2850	1350/1850/2850/4850
Udaljenost između centra vretena do vodilice	mm	315	400	500	625
Udaljenost između centra vretena i tla	mm	1145	1130	1150	1275
Širina vodilice kreveta	mm	550	600	755	755
Prečnik vretena kroz rupu	mm	104	104	130	130
Nos vretena		C11/A211	C11/A211	A2-15	A2-15
Raspon brzine vretena	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Korak brzine vretena		4 brzine, bez stepenica
mjenjač		Ručno/Automatski	Ručno/Automatski	Manual	Manual
Glavni servo motor	kw	11kw	11kw	22kw	22kw
Brza brzina osi X	m/min	4	4	4	4
Brza brzina Z osi	m/min	8	8	6	6
Pomak po X osi min. jedinica za podešavanje		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Pomak ose Z min. jedinica za podešavanje		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Prečnik čaure	mm	φ100	φ100	φ160	φ160
Putanje rukava stražnjeg dijela	mm	250	250	300	300
Konus otvora rukavca stražnjeg dijela		Morse 5	Morse 6	Morse 6	Morse 6
Stub za električni alat	tip	Vertikalna četiri stanica	Vertikalna četiri stanica	Vertikalna četiri stanica	Vertikalna četiri stanica
	vrijeme promjene alata	3.6S	3.6S	3.6S	3.6S
	veličina	250*250	250*250	300*300	300*300

Karakteristika proizvoda

Mašina može da obrađuje različite unutrašnje provrt, kružnu konusnu površinu i navoj zavrtnja pomoću numeričkog sistema kontrole, posebno pogodan za male i srednje veličine vratila i pločastog obradaka od grube obrade do završne obrade u serijama. Ima prednosti kao što su veća automatizacija, jednostavno programiranje i veća preciznost.

Usvaja princip rada pužnog prijenosa, spajanja gornjih i donjih zupčastih diskova i vijčanog stezanja. Ima prednosti brzog indeksiranja, visoke preciznosti pozicioniranja i velikog tangencijalnog momenta. Prijenos i indeksiranje pisma usvaja Hall element, koji ima dug vijek trajanja.
